説明
| セット内容（個） | ベースプレート×1 / 表プレート×1 / ボルト(M10)×2 / ワッシャ×2 ※ジュライト6用はワッシャに代わりスペーサリングｘ2 |
|---|---|
| サイズ（mm） | 120×40 |
| 板材質 | 構造用圧延鋼板 SS400-P 引張り強さ(Mpa)400～510 三価クロメートメッキ処理 |
| ナット溶接強度テスト結果 | 押し込み試験機にて、1,000kgf/cm2までナット引張り方向に圧をかけたが破壊無し。 |
| 注意事項 | ※この商品はスーパージュライト48ではご使用いただけませんのでご注意ください。 » スーパージュライト48用連結金具はこちら |
連結金具 使用方法とセット数
１セットの内容
連結金具１セットの内容は、下図の様に、2枚の敷板のコーナーの丸穴同士を挟んで連結するプレート２枚とボルト、２本、ワッシャーなどのセットです。
（ジュライト6はワッシャー構成が図と多少異なります。また、敷板の板厚により、ボルト長が異なります。）
連結に必要な金具の個数例
3枚の敷板を下図のように連結する場合は、４セットの金具が必要です。
6枚の敷板を下図のように連結する場合は、10セットの金具が必要です。
赤矢印で示されている、敷板の4隅が接す個所は、２セットの金具を板の表側と裏側で、井桁配置することにより、２セットでの連結が可能です。
らくらくばん用連結金具
金属プレートとボルトでジュライト、スーパージュライトを接続する連結金具（穴中心位置が板短部より30mm用）です。
【らくらくばん 連結例】

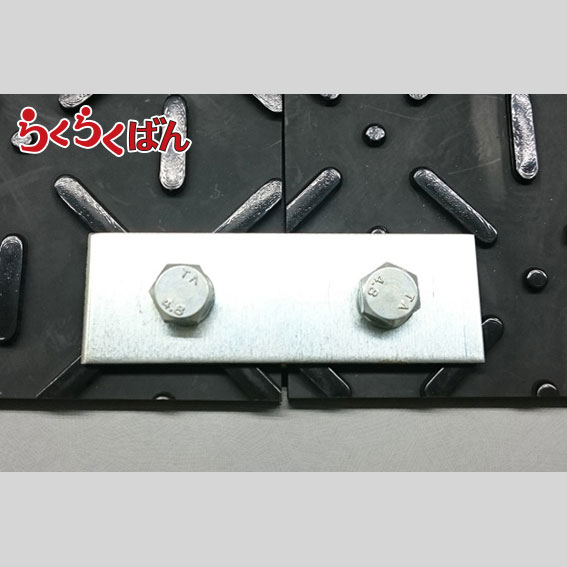

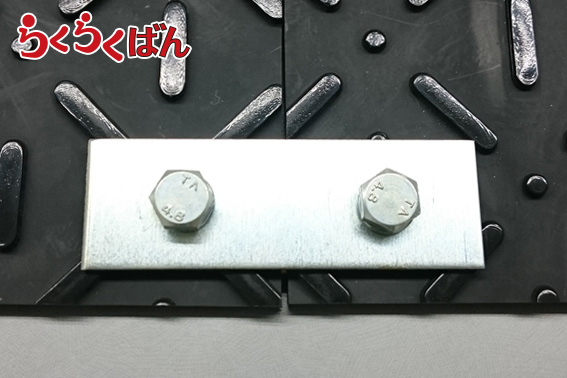

セット内容写真
（写真右：ジュライト6用セット内容）
※2枚の敷板を接続するには2セットの連結金具が必要です
